Un misuratore di portata elettromagnetico (noto anche come flussimetro elettromagnetico, flussometro elettromagnetico o semplicemente magmeter) è uno strumento di misura industriale utilizzato per rilevare la portata volumetrica di un liquido all'interno di una tubazione. È uno dei dispositivi più diffusi per i fluidi conduttivi grazie alla sua elevata accuratezza, all'affidabilità e all'assenza di parti mobili in movimento.

Il principio di funzionamento di un misuratore magnetico di portata si basa sulla legge dell'induzione elettromagnetica di Faraday. Il processo può essere riassunto in pochi semplici passaggi:

1. Generazione di un campo magnetico perpendicolare all'interno del tubo.

2. Misurazione della piccolissima tensione indotta nel liquido conduttivo che attraversa tale campo.

3. Calcolo della velocità del flusso direttamente dalla tensione rilevata, poiché i due valori sono perfettamente proporzionali.

La checklist essenziale per l'utilizzo di un flussimetro elettromagnetico

Il flussimetro elettromagnetico rappresenta la scelta ideale per i liquidi conduttivi in numerosi settori industriali. Ma come verificare se si tratta della soluzione adatta alla tua applicazione? Inizia verificando i requisiti chiave fondamentali:

✅ Conduttività del fluido

Il fluido deve possedere una determinata conduttività elettrica, tipicamente superiore a 5 μS/cm.

Fluidi idonei comuni: Acqua, acque reflue, acidi, soluzioni caustiche, fanghi, polpa di cellulosa e molti altri liquidi di processo.

Fluidi non idonei: ① Liquidi non conduttivi come oli, idrocarburi, gas, vapore o acqua ultrapura (che ha una conduttività estremamente bassa). ② Liquidi con una frazione volumetrica di gas superiore al 5-10%.

✅ Tubo a sezione piena (tubo pieno)

Il dispositivo calcola la portata in base alla velocità media del fluido attraverso l'intera area della sezione trasversale della tubazione.

Se il tubo non è completamente pieno, la misurazione risulterà imprecisa, causando errori significativi. Questo strumento non è adatto per la misurazione della portata in canali aperti, a meno che non venga abbinato a canaline o stramazzi appositamente progettati che garantiscano una sezione a tubo pieno.

Vantaggi dei misuratori di portata elettromagnetici

✅ Nessuna ostruzione al flusso: I magmeter non presentano parti in movimento o ostruzioni interne (come palette o ingranaggi), garantendo un passaggio lineare e fluido all'interno del tubo. Di conseguenza, non si verifica alcuna perdita di carico aggiuntiva al passaggio del fluido.

✅ Misurazione della portata bidirezionale: Sfruttando le leggi della fisica elettromagnetica, un misuratore di portata per liquidi conduttivi non richiede modifiche strutturali per misurare il flusso bidirezionale (flusso diretto e flusso inverso). La misurazione bidirezionale è particolarmente utile nelle reti di tubazioni o nei cicli di lavaggio in controcorrente, tipici del controllo di processo nelle industrie chimiche e farmaceutiche.

✅ Elevata accuratezza: Rispetto ad altre tecnologie di misurazione della portata, un misuratore di portata industriale di tipo elettromagnetico offre un'accuratezza standard dello ±0,5%, con prestazioni ottimizzate che possono raggiungere lo ±0,2%. Inoltre, la precisione della misura è indipendente dalle proprietà fisiche del fluido (quali densità, viscosità, temperatura e pressione).

✅ Manutenzione minima: L'assenza di parti meccaniche soggette a usura, bloccaggi o rotture, unita alla mancanza di fori che potrebbero ostruirsi, riduce drasticamente le esigenze e i costi di manutenzione ordinaria.

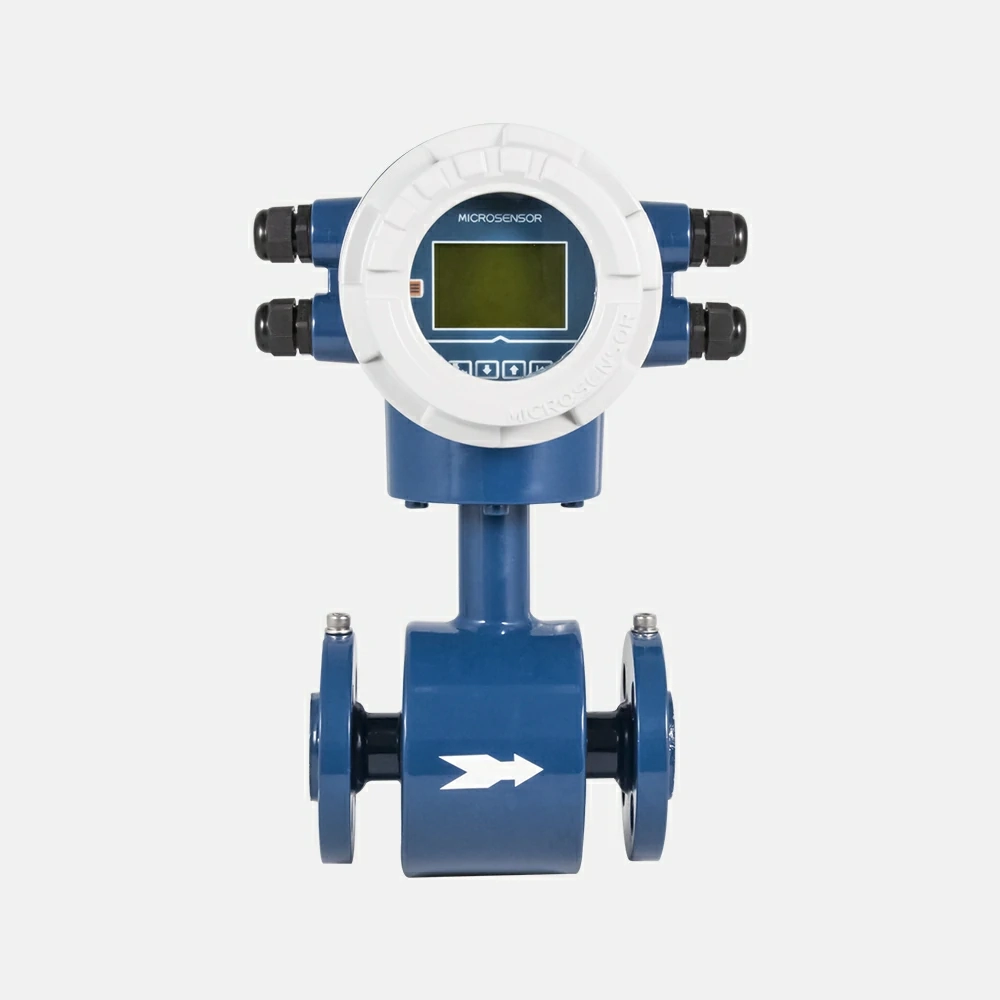

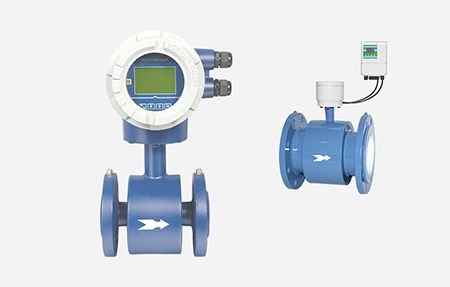

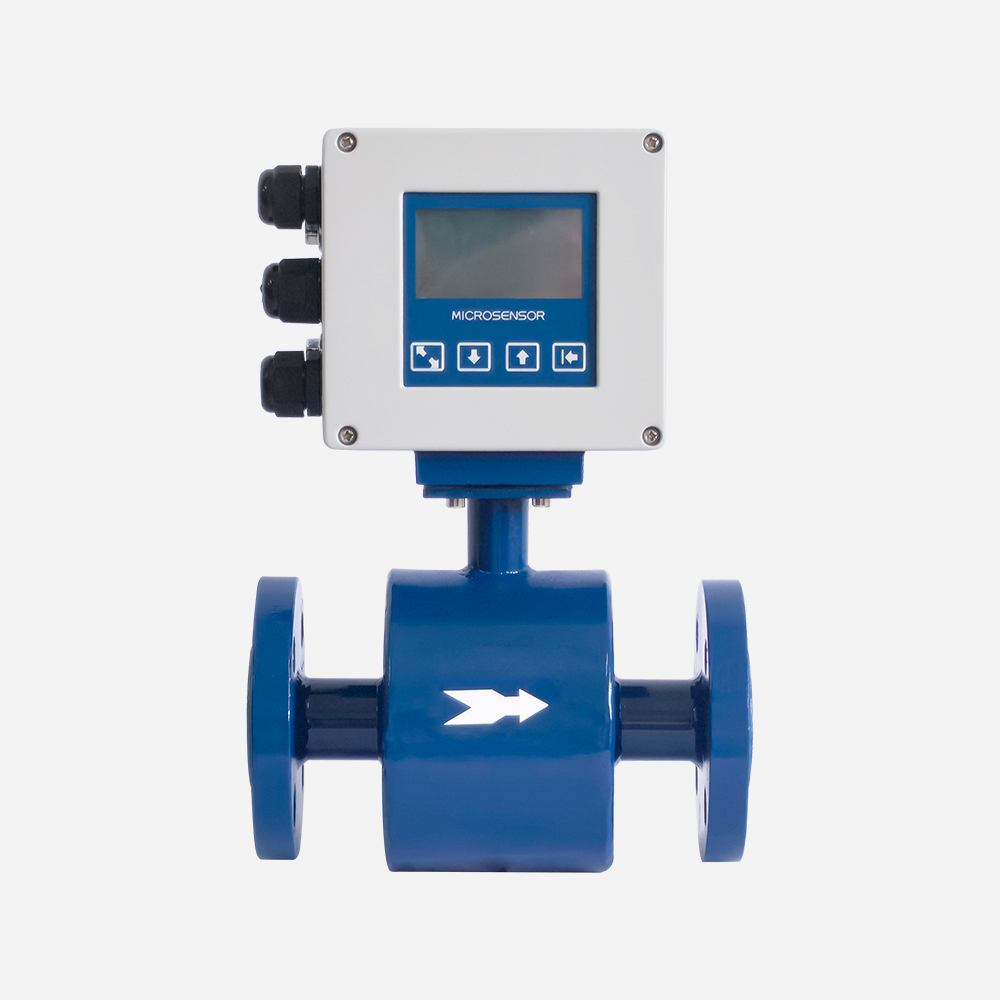

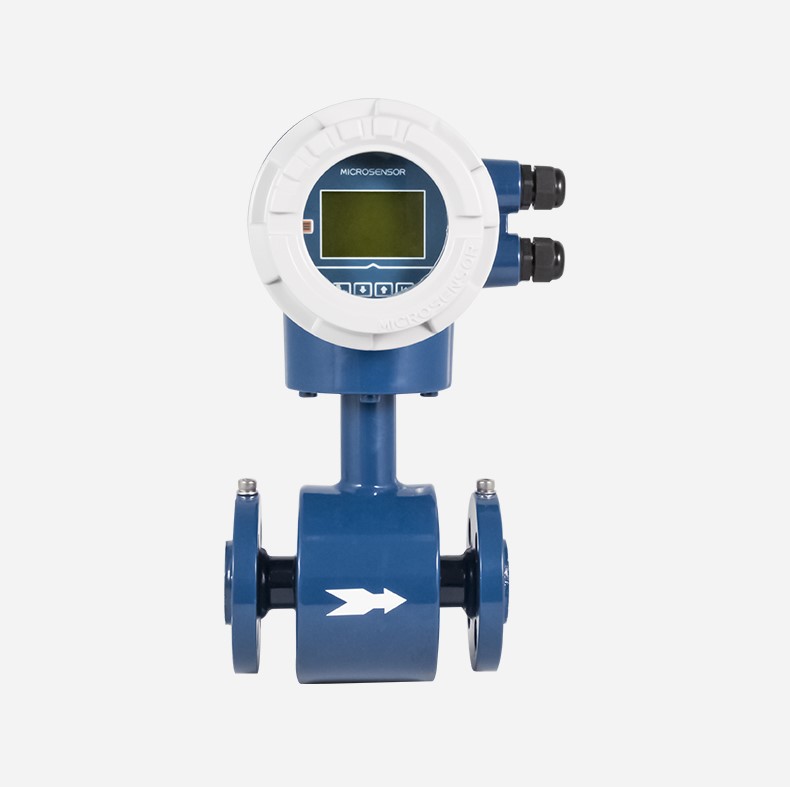

Misuratori di portata elettromagnetici MICROSENSOR

MICROSENSOR è un produttore e fornitore globale di sistemi per la misurazione della portata. La nostra gamma di misuratori di portata elettromagnetici industriali è progettata per soddisfare la maggior parte delle applicazioni B2B. Sono ampiamente utilizzati nei settori petrolifero, chimico, metallurgico, dell'approvvigionamento idrico e del drenaggio, dell'acciaio, del carbone, della carta, degli alimenti, dei tessili, della protezione ambientale e di altre amministrazioni municipali, nel campo della costruzione di tutela dell'acqua, ecc.

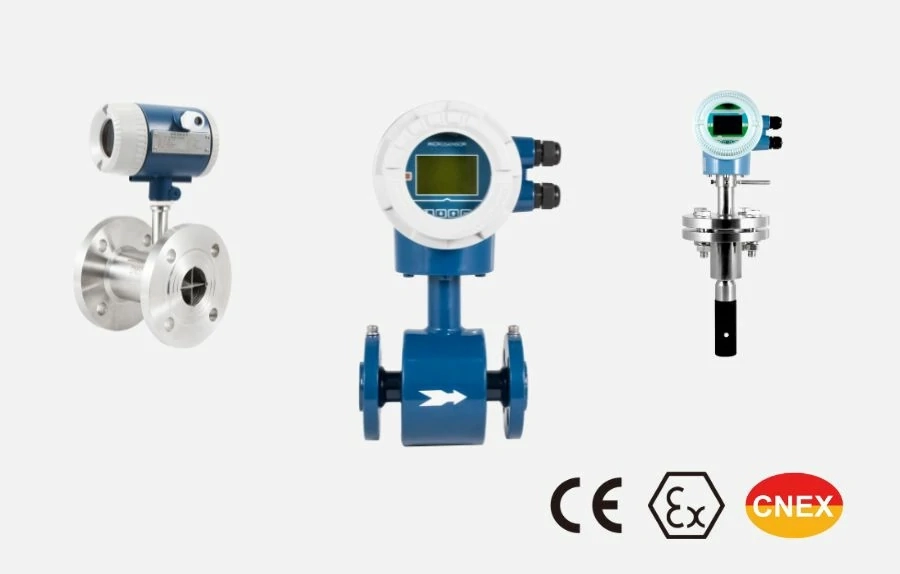

Offriamo soluzioni personalizzate per rispondere a specifiche tecniche uniche, grazie a un'ampia disponibilità di diametri nominali da DN3 a DN2400, molteplici opzioni di rivestimento interno (liner), elettrodi e classi di precisione. Certificati CE e ATEX, i nostri strumenti rappresentano una scelta tecnologica d'avanguardia che spazia dal comune flussometro acqua fino al monitoraggio avanzato di fanghi altamente corrosivi o abrasivi.
