Soluzione di misura del flusso ecologico della stazione idroelettrica

Per flusso ecologico si intende il flusso d'acqua necessario per mantenere l'ambiente ecologico nell'area di deflusso dell'acqua. Negli ultimi anni, alcune centrali idroelettriche hanno causato la riduzione dell'acqua, la disidratazione e persino il prosciugamento di alcuni tratti fluviali a causa dell'insufficiente deflusso del flusso ecologico, con conseguenti ripercussioni sulla normale funzione ecologica del fiume e sulla produzione e sulla vita della popolazione.

Per garantire l'uso ecologico dell'acqua di fiumi e laghi, promuovere lo sviluppo ecologico delle piccole centrali idroelettriche e mantenere la vita sana dei fiumi, il Ministero delle risorse idriche ha emanato la "Comunicazione del Ministero dell'ecologia e dell'ambiente del Ministero delle risorse idriche sul rafforzamento della supervisione dei flussi ecologici delle piccole centrali idroelettriche nella cintura economica del fiume Yangtze" (Shuidian [2019] n. 241). Per svolgere un buon lavoro di supervisione e costruzione del flusso ecologico delle piccole centrali idroelettriche, le stazioni devono misurare la quantità di acqua scaricata e monitorare i dati del flusso di scarico delle centrali idroelettriche in tempo reale, in modo da garantire la normale funzione ecologica del fiume.

Naturalmente, data la varietà dei metodi di drenaggio, i diversi metodi di drenaggio hanno anche requisiti diversi per quanto riguarda le apparecchiature di monitoraggio.

Drenaggio delle condotte:

Il drenaggio delle condutture è caratterizzato da una portata veloce, da un grande flusso e da una facile misurazione, ma presenta anche elevati requisiti per l'installazione delle apparecchiature di misura. Pertanto, i flussimetri elettromagnetici o a ultrasuoni sono generalmente scelti in considerazione dell'alta precisione e della convenienza dell'installazione, che è simile a quella della misurazione del flusso della condotta di approvvigionamento idrico in generale (attenzione: confermare le bolle d'aria della condotta in loco e i tubi pieni).

Canale di drenaggio:

Il drenaggio dei canali comprende canali regolari e canali irregolari. La qualità dell'acqua è complessa e il monitoraggio è difficile. In genere è necessaria una costruzione civile in loco e per misurare il flusso si costruiscono canali regolari. Pertanto, per misurare il flusso si utilizzano misuratori di portata come i canali aperti Doppler e i canali aperti radar.

Micro Sensor è in grado di fornire diverse apparecchiature di monitoraggio per diversi metodi di drenaggio, aiutando a monitorare con precisione la quantità di acqua scaricata dalle centrali idroelettriche.

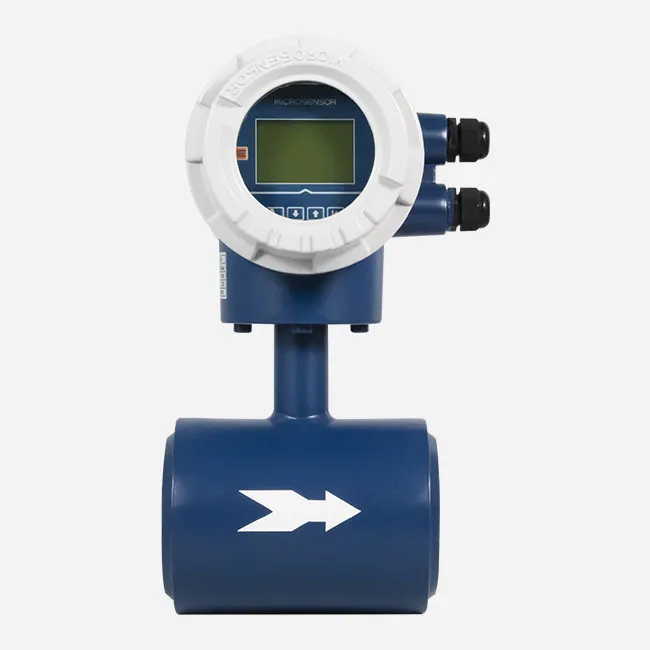

Misuratore di portata elettromagnetico MFE600E:

MFE600E, sviluppato da Micro Sensor, è un misuratore di portata intelligente che utilizza una tecnologia avanzata. Ha le caratteristiche di elevata precisione di misura, alta affidabilità, buona stabilità e lunga durata.

●L'accuratezza della misura non è influenzata da variazioni di densità, viscosità, temperatura, pressione e conducibilità del fluido.

● Nel tubo di misura non ci sono parti che ostruiscono il flusso, nessuna perdita di pressione

● Struttura semplice, facile installazione, bassi requisiti per la sezione del tubo dritto

●Nessuna inerzia meccanica, risposta sensibile, in grado di misurare il flusso pulsante istantaneo, con una buona linearità.

● Solo il rivestimento e gli elettrodi della parte del sensore sono in contatto con il fluido e, se i materiali dell'elettrodo e del rivestimento sono selezionati in modo ragionevole, possono essere resistenti alla corrosione e all'usura, garantendo un utilizzo a lungo termine

●Adotta una struttura multi-elettrodo, ad alta precisione, dotata di elettrodo di terra, senza necessità di anello di terra, con risparmio di costi.

●Quando è spenta, la EEPROM può salvare i parametri impostati e il valore di flusso accumulato.

●Il convertitore adotta un microcomputer a chip singolo a bassa potenza per l'elaborazione dei dati, con prestazioni affidabili, alta precisione, basso consumo energetico e punto zero stabile.

●Il display LCD a matrice di punti con ampia temperatura e retroilluminazione visualizza parametri quali flusso cumulativo, flusso istantaneo, portata, percentuale di flusso, ecc. Il display è intuitivo e il funzionamento è comodo.

●Il sistema di misura bidirezionale può misurare il flusso in avanti e inverso.

Flussimetro a canale aperto MRO-D Doppler:

Il misuratore/flussimetro puntiforme Doppler acustico è utilizzato per il monitoraggio online della velocità di flusso dell'acqua, del livello dell'acqua, della temperatura, del flusso istantaneo e del flusso cumulativo per fiumi, canali aperti, condutture e altri scenari.

Con la velocità del flusso misurata con il principio Doppler a ultrasuoni e il livello dell'acqua misurato con il metodo della differenza temporale a ultrasuoni o con il metodo della pressione statica, la portata può essere calcolata impostando la sezione trasversale. Il flussimetro Doppler è caratterizzato da struttura compatta, assenza di parti rotanti, lunga durata, semplicità d'uso e assenza di manutenzione.

Flussimetro a canale aperto radar MRO-R:

Il misuratore di portata radar per canali aperti è un dispositivo integrato di monitoraggio del flusso senza contatto, in grado di realizzare la misurazione in tempo reale del livello dell'acqua, della portata e del flusso in fiumi, canali aperti, serbatoi, reti di tubature fognarie, controllo delle inondazioni e allarme rapido. Si tratta di un misuratore di portata radar di piccolo volume utilizzato per il monitoraggio del flusso di canali aperti e reti di tubature sotterranee nelle aree di irrigazione.

Il prodotto misura la velocità e il livello dell'acqua attraverso la tecnologia a microonde e converte il flusso della sezione trasversale e il flusso cumulativo in base all'algoritmo software incorporato. Utilizzando microonde a 24GHz e 60GHz per misurare rispettivamente la velocità del flusso e il livello dell'acqua, i risultati della misurazione non sono influenzati dalla temperatura ambiente, dalla pressione dell'aria, dal vapore acqueo, dagli inquinanti e dai sedimenti. Le caratteristiche principali sono le dimensioni ridotte e il basso consumo energetico, particolarmente adatte per applicazioni con alimentazione solare e con requisiti di alimentazione esigenti.

In loco

Sia per quanto riguarda la struttura del prodotto, la selezione dei materiali, il processo di fabbricazione, l'assemblaggio della produzione e il collaudo in fabbrica, Micro Sensor presta attenzione a ogni aspetto. Con una torre d'acqua fino a 37 metri come stabilizzatore per la calibrazione del flusso e una linea professionale di attrezzature per la produzione di misuratori di portata elettromagnetici, Micro Sensor ha anche progettato e sviluppato software e hardware di produzione su larga scala dedicati ai misuratori di portata elettromagnetici, in modo da garantire la qualità del prodotto a lungo termine.

Micro Sensor può inoltre fornire apparecchiature di monitoraggio professionali e soluzioni personalizzate per applicazioni quali reti di condotte di approvvigionamento idrico e di drenaggio urbano, acque odorose, fiumi naturali, canali aperti, serbatoi, analisi del campo di flusso per la ricerca scientifica e rilevamento del livello dei liquidi, ecc. Non esitate a contattarci.
